У свету електричних скутера, батерија је у срцу свега. Конкретно, конфигурација батерије од 36В се широко користи због своје стабилности и ефикасности. Међутим, правилно ожичење је често занемарен, али пресудан корак - без обзира на то колико је моћна батерија, неправилне везе могу довести до кварова система, смањених перформанси, па чак и опасности по безбедност.
У овом чланку ћемо вас водити кроз цео процес ожичења а36В батерија за ваш електрични скутер. Од разумевања основне структуре батерије до техничких детаља о повезивању жица, покрити ћемо све што треба да знате како бисте осигурали да ваш електрични скутер ради глатко и безбедно. Почнимо са основама.
Основе батерије
Пре него што уђемо у ожичење, неопходно је разумети са чиме радимо. Батерија од 36 В није једна јединица, већ батерија која се састоји од више појединачних ћелија. Ове ћелије су обично литијум-јонске (Ли-јонске) батерије, мада се у неким случајевима могу користити и оловно-киселинске батерије. Међутим, Ли-јонске батерије су генерално пожељније због њихове лагане природе, дугог века трајања, високе ефикасности пуњења и што је најважније, њихове веће густине енергије – што значи да складиште више енергије у мањем паковању.

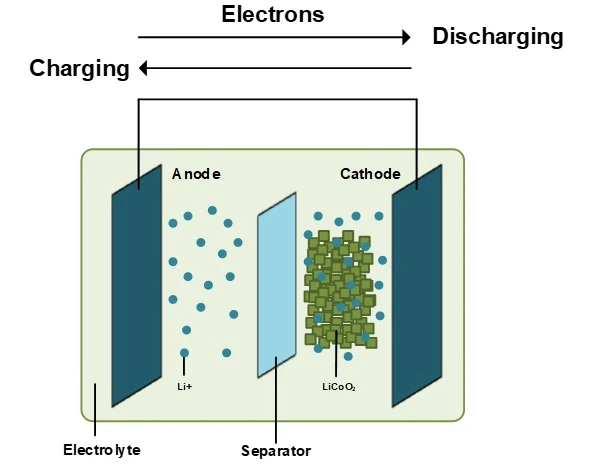

36В литијумска батерија се обично прави серијским повезивањем 10 појединачних ћелија од 3,7В. Зашто 10 ћелија? Зато што свака литијум-јонска ћелија има номинални напон од 3,7В, а када серијски повежете 10 њих, укупан напон постаје 37В. Ово је нешто више од 36В, али је нормално, јер ће напон батерије постепено пасти на око 36В током пражњења. Капацитет одређује колико далеко ваш скутер може ићи и обично се мери у ампер-сатима (Ах). На пример, батерија од 10 Ах значи да може да обезбеди струју од 10 А током једног сата.
Друга важна компонента је систем за управљање батеријом (БМС), који делује као „чувар” батерије. Он прати стање сваке појединачне ћелије како би осигурао безбедан рад, спречавајући прекомерно пуњење, дубоко пражњење и кратке спојеве. Без БМС-а, ваша батерија је у суштини попут аутомобила без кочница - може у сваком тренутку наићи на проблеме.
Конфигурација батерије
Сада када смо разумели основе, хајде да погледамо како да конфигуришемо 36В батеријски пакет. Овде постоје два главна концепта: серијска веза и паралелна веза.
- Серијско повезивање: Када су ћелије повезане у серију, напон се сабира, док капацитет остаје исти. На пример, 10 3.7В литијумске ћелије повезане у серију даће вам излаз од 37В, док ће капацитет бити исти као једна појединачна ћелија (нпр. 3000мАх). Ово је најчешћа конфигурација за електрични скутер од 36 В.
- Паралелна веза: Ако треба да повећате капацитет батерије (за дужи домет), користите паралелне везе. У паралелној вези напон остаје исти, али се капацитет збраја. На пример, ако паралелно повежете две батерије од 36 В, укупан капацитет би се удвостручио.
Приликом конфигурисања батерије, БМС је од суштинског значаја. Његова примарна улога је да осигура да све ћелије имају исти напон и ниво напуњености. Без тога, ризикујете претерано пуњење или претерано пражњење неких ћелија, што може озбиљно да скрати животни век батерије или чак створи опасне услове.
Поред тога, када повезујете батерију, морате узети у обзир балансно пуњење. Иако нови пакет може имати уједначене ћелије, током времена, перформансе сваке ћелије могу почети да се разликују. БМС ће вршити „балансирање“ током пуњења како би одржао здравље читавог пакета батерија.
Ожичење и прикључци
Сада када сте конфигурисали батерију од 36 В, следећи корак је да га правилно ожичите. Ожичење повезује батерију са остатком електричног система електричног скутера, који укључује контролер, мотор и гас. Неколико ствари које треба узети у обзир приликом руковања жицама:
- Одабир правих жица: Величина жица коју одаберете је критична. Ако је жица превише танка, можда неће имати довољно струје, што доводи до прегревања и потенцијалног оштећења. За систем од 36В, обично су вам потребне жице калибра од 12 АВГ до 10 АВГ, у зависности од струје вашег мотора. Што је већа снага мотора, жица треба да буде дебља.
- Изолација жица: Обавезно користите жице са одговарајућом изолацијом да бисте избегли ризик од кратког споја. Изолација штити жице од спољашњих елемената и такође спречава електричне кратке спојеве када жице додирују металне делове скутера.
- Правилно повезивање: Један од најважнијих корака при повезивању батерије је осигурање да су везе чврсте и сигурне. Лабави спојеви могу изазвати отпор, што доводи до загревања или пада напона. Прстенасти терминали се обично користе за повезивање позитивних и негативних терминала батерије на контролер и мотор, јер обезбеђују сигурну, стабилну везу. Такође можете користити Андерсон Поверполе конекторе за прикључке високе струје, јер су издржљиви и једноставни за склапање.
- Избегавајте кратке спојеве: Најважније правило при ожичењу било ког електричног система је да још једном проверите да ли су позитивни и негативни терминали исправно повезани. Погрешно пребацивање прикључака може изазвати озбиљна оштећења, чак и кратки спој у целом систему. Увек је добра пракса да користите жице означене бојама (црвене за позитивне, црне за негативне) и јасне ознаке.
- Постављање жица: Правилно постављање жице осигурава да жице нису изложене оштећењу. Од кључног је значаја усмерити жице даље од покретних делова (као што су точкови) или области које могу да генеришу топлоту. Користите рајсфершлусе или жичане рукаве да бисте све држали на месту и избегли било какво трљање које би могло да изазове кратке спојеве.
Систем управљања електричним скутером
Када је батерија повезана, време је да је интегришете са контролним системом електричног скутера. Контролни систем у суштини управља протоком електричне енергије од батерије до мотора и других компоненти, осигуравајући да скутер ради ефикасно и безбедно.
Контролор:Контролер је срце система електричног скутера. Он узима улаз од гаса (акцелератора), обрађује га, а затим контролише проток електричне енергије до мотора. Контролер мора бити компатибилан и са мотором и са батеријом у смислу напона и струјних оцена. За систем од 36В, контролер ће обично радити у опсегу од 36В до 48В.
- Усклађивање напона: Кључно је да напон контролера одговара напону батерије (у овом случају 36В). Некомпатибилан контролер може довести до неефикасних перформанси или чак оштетити и контролер и батерију.
- Ограничење струје: Многи контролери долазе са уграђеним ограничењем струје како би се спречило преоптерећење система, штитећи и батерију и мотор од претераног стреса.
Мотор:Мотор је део који заправо покреће скутер напред. Напаја се струјом која тече кроз контролер. За електрични скутер од 36В, снага мотора се обично креће од 250В до 750В, у зависности од жељене брзине и перформанси. Мотор треба да буде компатибилан са напоном батерије.
- Ожичење са мотором: Мотор се повезује са контролером преко дебелих жица које могу да поднесу велику струју. Ове везе треба да буду направљене помоћу буллет конектора или терминала мотора да би се обезбедио стабилан и ефикасан проток струје.
гас:Гас је ваш интерфејс са скутером. Он контролише колико се снаге шаље мотору подешавањем струје. Већина лептира за гас су или са палцем или са окретним рукохватом. Гас шаље сигнал контролеру, који затим у складу са тим прилагођава брзину мотора.
- Жице за гас: Везе за гас се обично праве са мањим жицама, јер је струја коју носе много нижа у поређењу са жицама мотора. Увек се уверите да су ове жице правилно повезане и да гас реагује како бисте избегли проблеме са вожњом.
Кочиони систем:Многи модерни електрични скутери долазе са регенеративним кочењем. Ова функција користи мотор да успори скутер и претвори део те енергије назад у батерију. Ручица кочнице или полуга је повезана са контролером, а кочни сигнал се шаље контролеру да успори мотор.
Мере безбедности
Када радите са електричним системима, безбедност је најважнија. Правилно ожичење, инсталација и одржавање батерије и електричних компоненти могу спречити већину потенцијалних опасности.
- Заштита од прекомерне струје: Једна од првих ствари које треба да имате је заштита од прекомерне струје. Ово се обично постиже помоћу осигурача или прекидача између батерије и контролера. Осигурач је дизајниран да прекине струјно коло ако струја пређе безбедан ниво, спречавајући потенцијално прегревање или опасност од пожара. Уверите се да користите осигурач који је мало већи од максималне очекиване струје система.
- Заштита од пренапона и поднапона: Систем управљања батеријом (БМС) је кључан за спречавање пренапона и недовољног пуњења батерије. Заштита од пренапона спречава да се батерија напуни изнад безбедног напона, док заштита од поднапона осигурава да се батерија не испразни испод нивоа који би могао да изазове оштећење. Већина БМС-ова има уграђене аларме или прекидаче за искључење који се активирају ако батерија пређе или падне испод безбедних нивоа напона.
- Заштита од кратког споја: БМС и контролер такође треба да имају заштиту од кратког споја. Ако било која од жица или компоненти случајно дође до кратког споја, систем ће прекинути напајање како би спречио даље оштећење. Увек прегледајте ожичење да ли постоји потенцијално хабање или хабање, посебно након дуже употребе, и одмах замените све оштећене жице.
- Расипање топлоте: Системи батерија и контролера генеришу топлоту када се користе, тако да је неопходно обезбедити одговарајућу вентилацију за одвођење топлоте. И контролер и батерија треба да буду смештени у вентилисаним кућиштима, и треба водити рачуна да их избегнете постављање у областима где би акумулација топлоте могла бити проблем (као што је близу мотора или под директном сунчевом светлошћу).
- Хидроизолација: Пошто се електрични скутери често користе на отвореном, кључно је осигурати да батерија, контролер и ожичење буду заштићени од воде и прашине. ИП оцена ваших електричних компоненти је важна. На пример, батерија треба да има најмање ИП65 оцену, чиме се осигурава да је заштићена од прскања воде и прашине.
- Одговарајућа изолација: Уверите се да су све жице правилно изоловане како бисте спречили случајни контакт са металним деловима који би могли изазвати кратки спој. Изоловане жице помажу у заштити електричног система и осигуравају дуговечност компоненти.
Закључак:
Повезивање ваше 36В батерије за електрични скутер је једноставан процес ако одвојите време да разумете основе система и следите одговарајуће безбедносне протоколе. Уверите се да користите праве жице, конекторе и пратите безбедносне смернице омогућиће вашем скутеру да ради несметано и безбедно годинама које долазе.
У Генерал Елецтроницс Тецхнологи Цо., Лтд., разумемо важност поузданих система напајања за електричне скутере. Као лидери у области производње литијумских батерија, нудимо висококвалитетне, издржљиве батерије од 36 В које су савршене за потребе ваших електричних скутера. Са преко 180 запослених и више од 15 година искуства, пружамо директан приступ врхунским батеријским ћелијама, БМС-у и комплетним услугама монтаже. Било да правите сопствени скутер или вам је потребно комплетно решење „кључ у руке“, ми смо ту да вам помогнемо.
Контактирајте нас данас да разговарамо о томе како можемо да напајамо ваш електрични скутер са најбољим 36В батеријама доступним на тржишту! (sales@gebattery.co)
Практични водич
Сада када сте разумели основе и правилно повезали батерију од 36 В, време је за водич корак по корак како бисте били сигурни да све функционише како треба. Ево једноставног прегледа шта треба да урадите када инсталирате и тестирате батерију на свом електричном скутеру:
Проверите напон батерије: Пре него што почнете да повезујете било шта, увек проверите напон батерије помоћу мултиметра. Ово помаже да се осигура да је ваша батерија у исправном опсегу (око 36В за систем од 36В). Напон нижи од очекиваног може указивати на проблем са батеријом или да је недовољно напуњена.
Инсталирајте батерију: безбедно монтирајте батерију на оквир скутера или лежиште за батерију. Уверите се да је батерија добро заштићена и да није изложена непотребним вибрацијама које би могле да доведу до оштећења. Користите чврсте каишеве или носаче да га држите на месту.
Повежите жице: Почните повезивањем позитивног (+) терминала батерије на позитивни терминал контролера, и слично, негативни (-) терминал на негативни терминал контролера. Двапут проверите поларитет - ако ово погрешно схватите, може оштетити контролер, мотор и батерију. За моторе, повежите жице мотора на излазне терминале контролера.
Прикључци за гас и кочницу: Ако ваш скутер користи окретни гас или палац за гас, повежите одговарајуће жице на улазне терминале за гас контролера. Слично томе, повежите кочиони систем са контролером ако се користи регенеративно кочење. Уверите се да су сви конектори добро причвршћени.
Осигурач и безбедносна провера: Уградите осигурач између батерије и контролера, посебно ако ваш скутер нема уграђену заштиту од прекомерне струје. Овај осигурач ће деловати као последња линија одбране у случају преоптерећења или кратког споја. Уверите се да су све жице безбедно постављене, даље од покретних делова или оштрих ивица.
Укључивање и тестирање: Укључите скутер и тестирајте одзивност гаса. Мотор треба да се окреће глатко док окрећете гас. Тестирајте кочнице да бисте били сигурни да све ради исправно. Ако се нешто осећа искључено, одмах искључите напајање и проверите све везе.
Проверите да ли је топлота: Након што сте покренули скутер на краткој удаљености, проверите температуру батерије, контролера и жица. Све би требало да остане хладно на додир. Ако се нешто загреје, искључите скутер и проверите прикључке. Вруће компоненте могу указивати на кратак спој, лошу везу или нетачну величину жице.
Релевантни прописи и стандарди
Када радите са батеријама за електричне скутере, посебно када састављате или модификујете сопствени систем, важно је да се придржавате одређених стандарда и прописа како бисте осигурали безбедност и квалитет. Ево неколико кључних смерница:
- ИЕЦ 62133: Ово је међународни стандард за безбедносне захтеве преносивих затворених секундарних ћелија и батерија. У њему су наведене процедуре тестирања и мере предострожности за литијум-јонске и друге типове батерија. Усклађеност са овим стандардом осигурава да је ваш комплет батерија безбедан за употребу.
- УЛ 2271: За батерије које се користе у лаким електричним возилима, укључујући електричне скутере, УЛ 2271 је стандард који потврђује безбедност литијум-јонских батерија. Овај стандард покрива питања као што су прекомерно пуњење, заштита од кратког споја и отпорност на ватру, што га чини кључним за испуњавање произвођача батерија.
- РоХС (ограничење опасних супстанци): Усклађеност са РоХС осигурава да батерија и електричне компоненте не садрже опасне материјале као што су олово, жива и кадмијум, који могу представљати ризик по животну средину и здравље. Све компоненте система батерија треба да буду у складу са РоХС.
- ЦЕ сертификат: Ако продајете или користите компоненте електричног скутера на европском тржишту, важно је да батерија и контролер имају ЦЕ сертификат. Ова сертификација осигурава да производи испуњавају здравствене, безбедносне и еколошке захтеве Европске уније.
- ИП оцена (заштита од уласка): Ако ће се ваш електрични скутер користити у влажним условима, потражите високу ИП оцену за вашу батерију и контролер (нпр. ИП65 или ИП67). То значи да су компоненте заштићене од прашине и воде, спречавајући оштећење електричног система услед спољашњих услова.
Финал Тхоугхтс:
Повезивање 36В батерије за ваш електрични скутер је неопходна вештина која обезбеђује да ваш скутер ради ефикасно и безбедно. Пратећи горе наведене кораке, од одабира правог ожичења до осигуравања исправних веза, можете осигурати да ваш скутер ради најбоље. Увек пратите препоручене безбедносне протоколе, проверите да ли се прегрева и уверите се да ваше ожичење испуњава неопходне стандарде како бисте избегли потенцијалне проблеме.
У Генерал Елецтроницс Тецхнологи Цо., Лтд., специјализовани смо за висококвалитетне, прилагођене литијум-јонске батерије за електричне скутере, електричне бицикле и друга лака електрична возила. Као лидери у индустрији, нудимо не само најбоље батеријске ћелије, већ и комплетна решења „кључ у руке“, од батеријских ћелија и БМС-а до коначног дизајна и монтаже паковања. Са преко 15 година искуства и посвећености квалитету и безбедности, ми смо савршени партнер за све ваше потребе за електричном енергијом скутера.
Контактирајте нас данас да бисте сазнали више о томе како наша решења за батерије од 36В могу ефикасно и безбедно да напајају ваш електрични скутер. Дозволите нам да вам помогнемо да побољшате искуство вашег електричног возила са врхунским, поузданим батеријама. Без обзира да ли тражите појединачне ћелије или комплетну батерију, ми пружамо директна, исплатива решења са стабилношћу и квалитетом који долазе са нашом стручношћу. (sales@gebattery.co)
