У ери у којој технологија батерија покреће иновације у електричним возилима (ЕВ), системима обновљиве енергије и преносивој електроници, разумевање стања напуњености (СоЦ) и здравственог стања (СоХ) батерија је од суштинског значаја. Ови показатељи не само да побољшавају перформансе батерије, већ доприносе и безбедности и дуговечности. Овај блог ће детаљно истражити значај СоЦ и СоХ и пружити свеобухватне методе за њихово израчунавање.

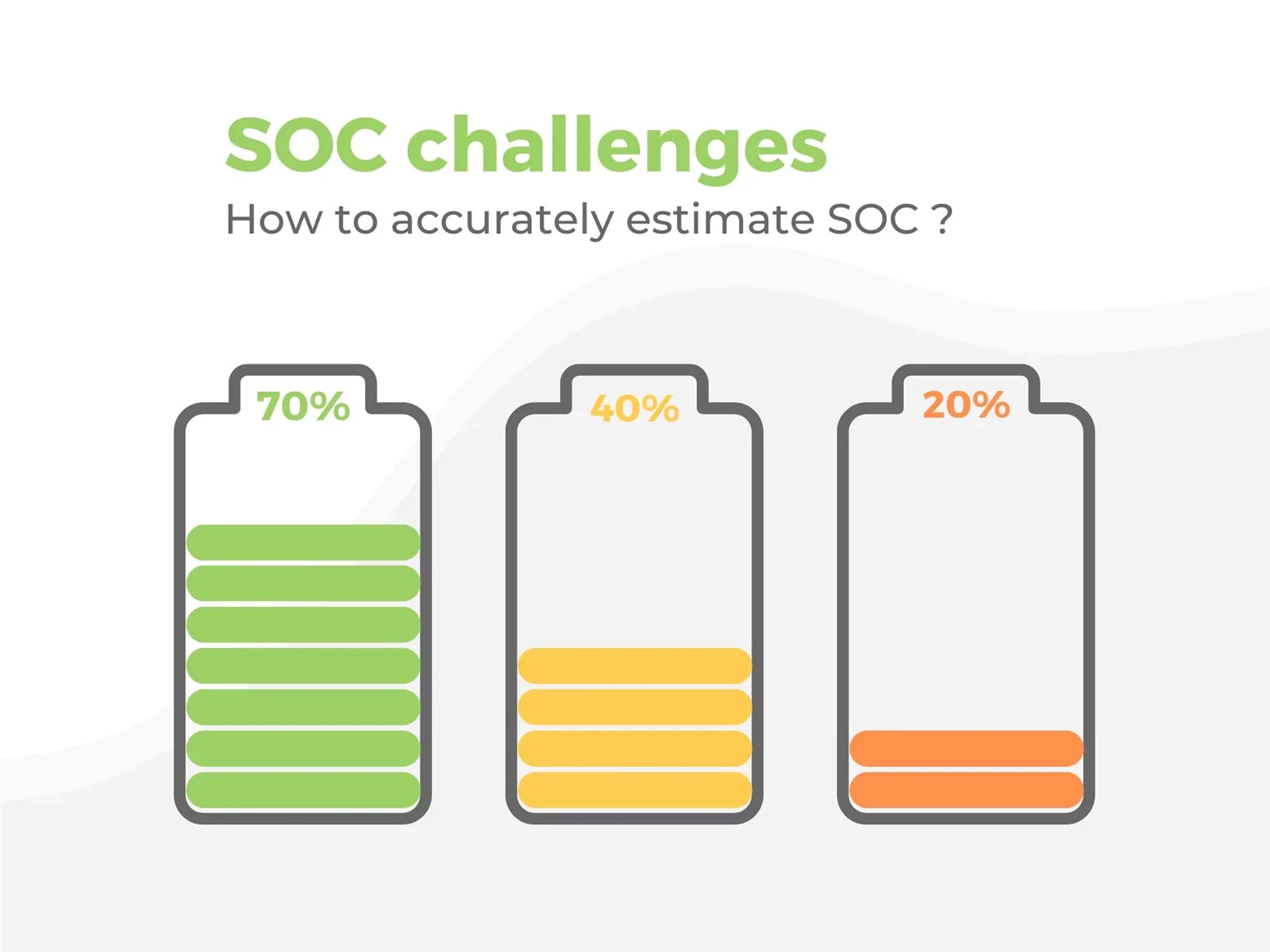

Шта је стање напуњености (СоЦ)?
СоЦ представља тренутни ниво напуњености батерије као проценат њеног номиналног капацитета. На пример, ако литијум-јонска батерија капацитета 100 Ах има преосталих 50 Ах, њен СоЦ је 50%. СоЦ је кључан из неколико разлога:
1. Управљање учинком
Разумевање СоЦ-а омогућава корисницима да оптимизују перформансе батерије. У електричним возилима, одржавање оптималног СоЦ домета (обично између 20% и 80%) може побољшати ефикасност вожње и проширити домет возила. Многи ЕВ укључују системе за управљање батеријом (БМС) који прилагођавају излазну снагу на основу СоЦ-а како би се обезбедиле глатке перформансе и спречила дубока пражњења.
2. Трајање батерије
Дуготрајност батерије уско је повезана са тим колико се добро управља СоЦ-ом. Честа дубока пражњења (испод 20% СоЦ) и прекомерно пуњење (изнад 80% СоЦ) могу довести до убрзаног старења батерије и смањења капацитета. Одржавање батерије у идеалном опсегу СоЦ може значајно продужити њен век, омогућавајући јој да издржи већи број пуњења током времена.
3. Безбедносна разматрања
Надгледање СоЦ-а је кључно за спречавање опасних ситуација. Прекомерно пуњење може да доведе до термичког одласка, где се температура батерије неконтролисано повећава, потенцијално изазивајући пожаре или експлозије. Супротно томе, превише пражњења батерије може довести до неповратних оштећења. Системи који прате СоЦ у реалном времену помажу у ублажавању ових ризика.
Шта је здравствено стање (СоХ)?
СоХ одражава укупно стање батерије у поређењу са њеним оптималним стањем када је нова. Обухвата различите факторе, укључујући капацитет, унутрашњи отпор и ефикасност. СоХ се обично изражава у процентима, што указује на то колико је од првобитног капацитета остало.
1. Мониторинг здравља
Редовна процена СоХ омогућава проактивно одржавање. Праћењем СоХ током времена, корисници могу идентификовати трендове деградације и предузети корективне мере пре него што батерија откаже. На пример, у критичним апликацијама као што су ваздухопловство или медицински уређаји, рано откривање здравствених проблема је од виталног значаја за осигурање оперативне поузданости.
2. Предвиђање животног века
СоХ служи као кључни индикатор за предвиђање преосталог капацитета и корисног века трајања (РУЛ) батерије. Напредни модели могу проценити СоХ користећи историјске податке о перформансама и тренутне здравствене метрике, што је кључно за управљање залихама и планирање одржавања у индустријским апликацијама.
3. Оперативна ефикасност
Разумевање СоХ-а омогућава корисницима да прилагоде своје обрасце коришћења на основу стања батерије. Ако СоХ указује на значајан губитак капацитета, корисници могу одлучити да ограниче апликације са великим трошењем како би спречили неочекивана искључивања.
Како израчунати СоЦ
1. Метода напона отвореног кола (ОЦВ).
ОЦВ метода укључује мерење напона батерије када није под оптерећењем. Сваки ниво напона одговара специфичном СоЦ заснованом на унапред одређеној кривој напон-СоЦ. Овај метод је прецизан, али захтева да се батерија неко време одмори, што га чини непрактичним за апликације у реалном времену.
Пример:Претпоставимо да имате литијум-јонску батерију са номиналним напоном од 3,7 В. Када мерите напон без оптерећења и утврдите да је 3,6 В, можете се обратити на криву напон-СоЦ произвођача батерије. Ово указује да је СоЦ приближно 80%.
2. Бројање ампер-часова (Ах).
Овај метод прати кумулативно пуњење које улази и излази из батерије. Интеграцијом струје током времена, корисници могу проценити СоЦ. Међутим, грешке се могу акумулирати због самопражњења, посебно код старијих батерија. Редовна поновна калибрација је неопходна за одржавање тачних очитавања СоЦ-а.
Пример:Размотрите батерију капацитета 100 Ах. Ако га празните струјом од 10 А током 5 сати, можете израчунати капацитет пражњења:
Капацитет пражњења=струја пражњења × време=10А × 5х=50Ах
Почевши од потпуно напуњеног стања (100 Ах), тренутни СоЦ би био:
СоЦ=((100 Ах−50 Ах) / 100 Ах ) × 100%=50%
3. Калманово филтрирање и машинско учење
Напредне технике користе алгоритме за предвиђање СоЦ на основу вишеструких улаза, као што су напон, струја и температура. Калманови филтери динамички прилагођавају процене на основу података у реалном времену, док модели машинског учења могу да уче из историјских података да би временом побољшали тачност. Ове методе су посебно корисне у сложеним апликацијама где се стање батерије мења.
Пример:Систем управљања батеријом (БМС) користи Калманово филтрирање за динамичко прилагођавање СоЦ процена. У одређеном тренутку, систем мери струју пражњења од -5 А и напон од 3,6 В на 25 степени. Након обраде ових података, алгоритам процењује да је СоЦ 78%.
Како израчунати СоХ
1. Мерење унутрашњег отпора
Мерење унутрашњег отпора батерије може да пружи увид у њено здравље. Повећање отпора често указује на деградацију. Технике попут спектроскопије импедансе могу прецизно измерити отпор на различитим фреквенцијама, дајући свеобухватнију слику здравља батерије.
Пример:Користећи спектроскопију импедансе, мерите унутрашњи отпор литијум-јонске батерије. Ако је измерени отпор 30 милиома, док је отпор нове батерије 10 миљома, ово повећање указује на то да се стање батерије временом погоршало.
2. Тестирање капацитета
Спровођење контролисаних циклуса пуњења-пражњења омогућава корисницима да измере смањење капацитета током времена. Упоређујући тренутни капацитет са оригиналним капацитетом, корисници могу израчунати СоХ. Ова метода захтева време и прецизну контролу над условима тестирања да би се обезбедили тачни резултати.
Пример:Изводите контролисани тест пуњења-пражњења. Након потпуног пуњења батерије, посматрате њене перформансе под одређеним оптерећењем. Првобитно оцењена на 100 Ах, батерија сада подржава само 80 Ах под истим условима. Према томе, СоХ би се израчунао као:
СоХ=(80 Ах / 100 Ах) × 100%=80%
3. Аналитика заснована на подацима
Савремени БМС може континуирано да прати метрику перформанси и примењује алгоритме за процену СоХ. Ови системи анализирају различите параметре, укључујући температуру, циклусе пуњења и обрасце коришћења, обезбеђујући процене здравља у реалном времену које се прилагођавају променљивим условима.
Пример:Паметни БМС непрекидно прати циклусе пуњења батерије, који су достигли 500. Он бележи просечну струју пражњења од 10 А и бележи да температура варира између -10 степени и 40 степени. На основу ових података, систем процењује да је тренутни СоХ 75% и предвиђа преостали корисни век од још око 600 циклуса пуњења.
Фактори који утичу на СоЦ и СоХ
1. Температура
Температура игра кључну улогу у перформансама и здрављу батерије. Високе температуре могу убрзати хемијске реакције, што доводи до бржег старења, док ниске температуре могу смањити капацитет и ефикасност. Оптималне радне температуре се углавном крећу од 20 до 25 степени за литијум-јонске батерије.
2. Стопе пуњења и пражњења
Брзина којом се батерија пуни или празни значајно утиче на њен СоЦ и СоХ. Пражњења са високом Ц стопом могу изазвати топлотни стрес, док ултра-брзо пуњење може повећати унутрашње температуре. Произвођачи обезбеђују препоручене стопе пуњења и пражњења да би ублажили ове ефекте.
3. Бициклистички обрасци
Учесталост и дубина циклуса пуњења-пражњења могу утицати на здравље батерије. Плитки циклуси (делимична пражњења) су генерално мање штетни од дубоких циклуса, што може довести до значајног губитка капацитета током времена.
