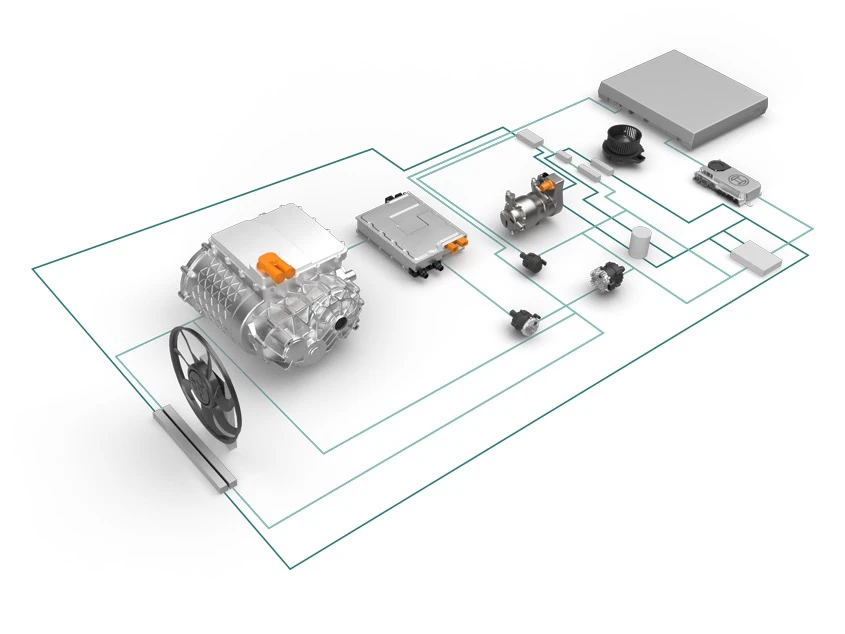

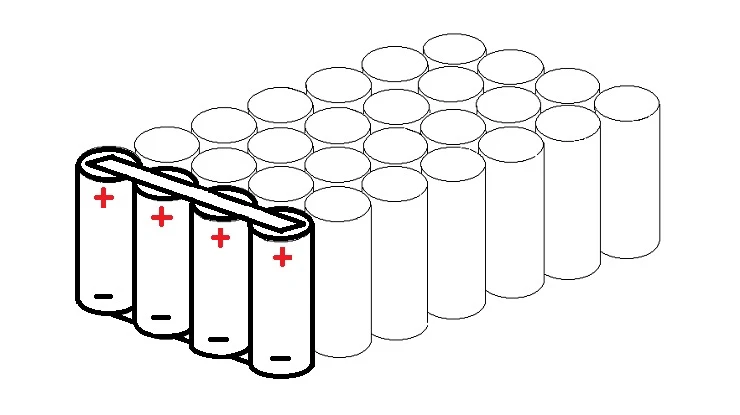

Приликом дизајнирања батерија, избор између серијског и паралелног може имати значајан утицај на перформансе батерије, безбедност и дуговечност. Дизајн батерије је сложен и деликатан, захтева детаљно разумевање неких кључних техничких питања. У овом раду, технички изазови у серијском и паралелном дизајну батерија разматрају се са десет аспеката, као што су конзистентност батерије, изједначавање напона и струје и дизајн система управљања топлотом.
1. Батерија је недоследна
Конзистентност батерије се односи на сличност сваке батеријске јединице у смислу капацитета, напона, унутрашњег отпора, криве пражњења итд. Разлике у перформансама батерије могу узроковати проблеме у серијским или паралелним батеријама. На пример, у серијској конфигурацији, на укупне перформансе батерије утиче најгора ћелија; У паралелној конфигурацији, разлике у перформансама могу довести до неравномерне расподеле струје, што утиче на животни век и ефикасност целог комплета батерија.
проблем:У серијској конфигурацији, ако је једна батерија празна, цео пакет батерија неће моћи да се потпуно испразни, што ће узроковати губитак енергије и смањење ефикасности; У паралелној конфигурацији, тренутно оптерећење различитих батерија је различито, што је лако изазвати локално прегревање и деградацију перформанси батерија.
Решење:
Провера батерије:У производном процесу треба користити опрему за испитивање високе прецизности за стриктно испитивање сваке батеријске јединице како би се осигурао висок степен конзистентности параметара као што су капацитет, напон и унутрашњи отпор. Уобичајене методе скрининга укључују ОЦВ тест (напон отвореног кола), тест унутрашњег отпора и тест капацитета. Ови тестови ефикасно уклањају подстандардне батерије и избегавају састављање неконзистентних батерија.
Дизајн кола за балансирање:Интегришите активна или пасивна кола за балансирање у систем управљања батеријама (БМС). Активно коло за изједначавање може пренети електричну енергију преко индуктивности или капацитивности да би се реализовала прерасподела енергије у батерији. Пасивно изједначавање прилагођава напон батерије трошењем вишка енергије. Активно балансирање је сложено, али ефикасно, погодно за батерије великог капацитета, а пасивно балансирање је погодно за мале и средње батерије.
2. Балансирајте напон и струју
Код серијских батерија, проблем изједначавања напона је кључан за обезбеђивање равномерног пуњења и пражњења сваке ћелије. Батерија без кола за изједначавање напона ће препунити или недовољно напунити део батерије, што ће утицати на животни век целог комплета батерија. Паралелни пакет батерија суочава се са проблемом равнотеже струје, а разлика унутрашњег отпора доводи до неравномерне расподеле струје, што је лако учинити да неке батерије подносе веће струјно оптерећење.
Специфични проблеми:Серија батерија неуједначеног напона може проузроковати пренапуњење и оштећење неких батерија или прерано пражњење током пражњења; Неуравнотежена струја паралелног пакета батерија ће убрзати старење батерије и скратити животни век батерије.
Решење:
Активно балансно коло:Кроз комбинацију индуктора, кондензатора и контролних чипова, интелигентни пренос снаге, за постизање ефикасног балансирања напона. Овај метод може ефикасно смањити унутрашњу потрошњу батерије и побољшати ефикасност пуњења и пражњења читавог пакета батерија. Уобичајене методе балансирања укључују балансирање летећег капацитета и балансирање индуктивности прекидача. Морате да изаберете одговарајуће решење на основу сценарија примене батерије.
Пасивно коло за изједначавање:Кроз отпор да се потроши вишак снаге високонапонске батерије. Овај метод је једноставан, јефтин, али ниска ефикасност и стварање топлоте, погодан за уравнотежен третман малих батерија. Током пројектовања, треба обратити пажњу на снагу и перформансе одвођења топлоте отпорника како би се спречило локално прегревање током процеса изједначавања.
3. Пројектовање система управљања топлотом
Батерија ће генерисати много топлоте у раду, посебно када је велико пражњење струје очигледније. Ако топлота није ефикасно распоређена, температура батерије ће се постепено повећавати, што ће резултирати смањеним перформансама батерије, скраћеним животним веком, па чак и ризиком од топлотног бекства.
Специфични проблеми:Неуједначена температура ће довести до прегревања неких батеријских јединица, што ће довести до повећаног унутрашњег отпора, разградње електролита и других проблема, па чак и до пожара батерије.
Решење:
Материјали за топлотну проводљивост и дизајн одвођења топлоте:У дизајн пакета батерија могу се додати материјали са високом топлотном проводљивошћу, као што су плоче за расипање топлоте од легуре алуминијума, термички силиконски јастучићи, итд., који могу брзо да извозе топлоту коју генерише батеријска јединица. Оптимизујте канале протока ваздуха унутар батерије да бисте побољшали расипање топлоте природном конвекцијом или принудном конвекцијом вентилатора. За апликације велике снаге, може се узети у обзир расипање топлоте хлађењем течности, а ефикасност одвођења топлоте је већа апсорбовањем топлоте кроз циркулишућу расхладну течност.
Праћење температуре и активно хлађење:Сензор температуре је интегрисан у БМС за праћење температуре сваке ћелије у реалном времену. Ако је температура превисока, систем аутоматски смањује оптерећење или прилагођава шему одвођења топлоте. Истовремено, интелигентни систем хлађења може аутоматски да покрене вентилатор или систем за хлађење течности у складу са температурним статусом батерије како би се избегао квар батерије узрокован прегревањем.
4. Дизајн структуре батерије
Структурни дизајн батерије не само да треба да обезбеди стабилност батерије, већ и да оптимизује лакоћу електричног повезивања, одвођење топлоте и одржавање. Неразуман структурални дизајн ће довести до лошег контакта батерије, оштећења од вибрација, па чак и кратког споја и других проблема.
Специфични проблеми: Неразумна структура може довести до олабављења батерије, хабања, повећања унутрашњег отпора контакта, што резултира локалним загревањем и деградацијом перформанси.
Решење:
Модуларни дизајн:Модуларни дизајн батеријског пакета омогућава да се један модул батерије независно пакује и лако повеже, а оштећени модул се може брзо заменити како би се побољшала удобност одржавања батерије. Дизајн сеизмичке структуре је усвојен између модула како би се смањио утицај спољашње силе на батеријску јединицу.
Заштитни материјали и побољшање дизајна:Користите пену која апсорбује ударце, гумене јастучиће и друге материјале да омотате батеријски модул да бисте смањили спољашњи удар и удар. Материјали кућишта треба да буду ватроотпорни, водоотпорни, отпорни на корозију, материјали високе чврстоће као што су легура алуминијума, нерђајући челик или инжењерска пластика, а вентилациони отвори и хладњаци треба да буду дизајнирани да оптимизују управљање топлотом.

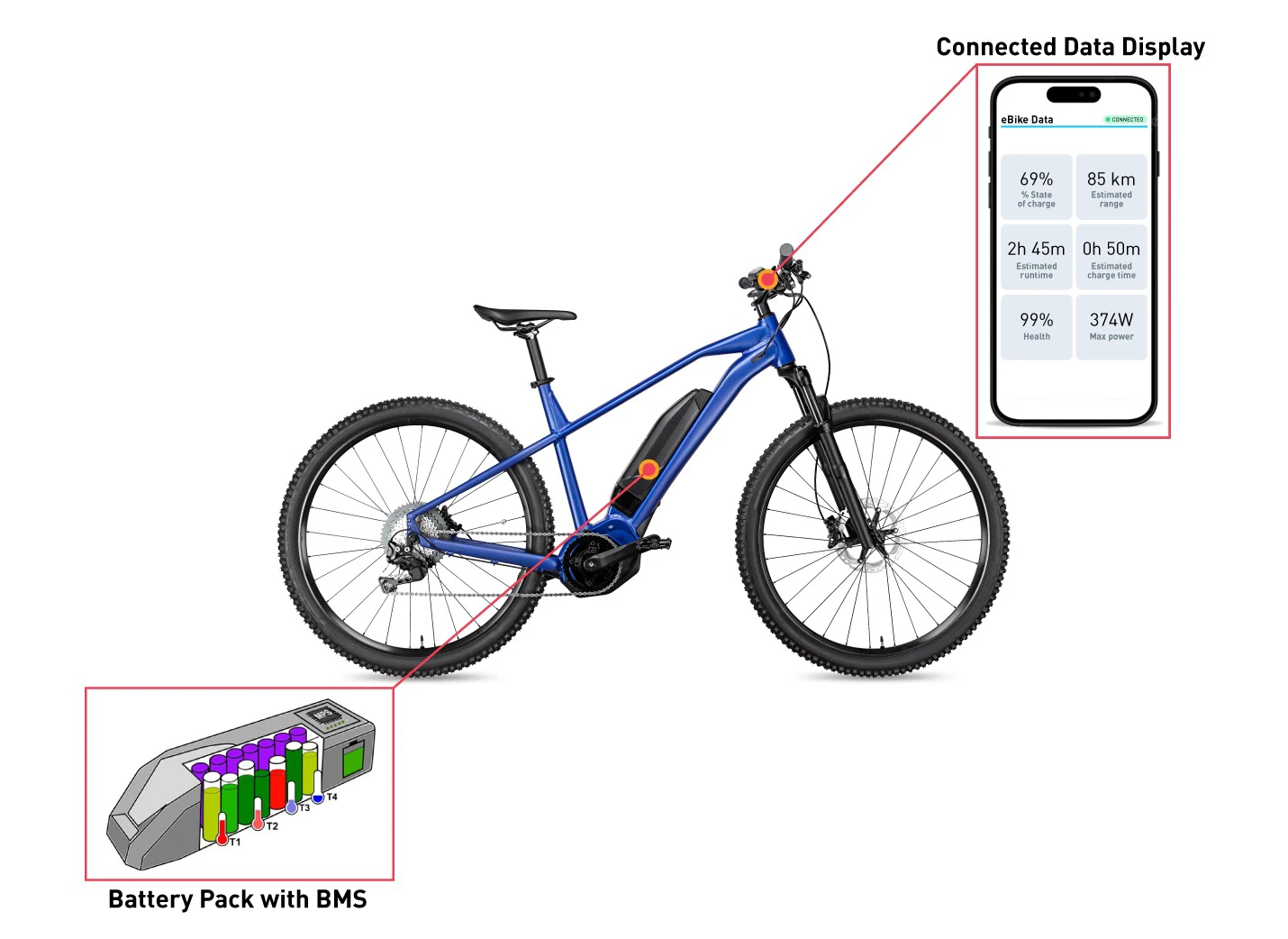

5. Систем управљања батеријом (БМС)
БМС (Баттери Манагемент Систем) је контролни центар батерије, који је одговоран за праћење и управљање у реалном времену параметара снаге, напона, струје и температуре батерије. Функције БМС-а укључују балансирање батерије, дијагностику кварова, контролу пуњења и пражњења, итд. Његове перформансе одређују укупну сигурност и ефикасност батерије.
Специфични проблеми: Ако БМС није правилно дизајниран, абнормално стање можда неће бити откривено на време, што доводи до проблема као што су прекомерно пуњење, прекомерно пражњење или прегревање батерије.
Решење:
Сензори за надзор високе прецизности: Високопрецизни сензори напона, струје и температуре су уграђени у БМС, који могу прецизно детектовати статусне параметре батерије и пренети их на БМС контролну јединицу у реалном времену. Контролна јединица анализира понашање при пуњењу и пражњењу батерије и подешавање баланса преко уграђених алгоритама како би осигурала сигурност система.
Интелигентни алгоритми и анализа података: Напредни алгоритми за управљање батеријом, као што су неуронске мреже, машинско учење и друге технологије, користе се за анализу података о употреби батерије да би се предвидео здравствени статус и преостали век трајања батерије. На основу резултата анализе алгоритма, БМС активно оптимизује стратегију пуњења и пражњења како би максимизирао век трајања батерије.
6. Дизајн кола заштите батерије
Заштитно коло батерије је важна безбедносна мера за спречавање пренапона, поднапона, кратког споја и прекомерне струје батерије. Ако батерија нема одговарајуће заштитно коло, лако је изазвати опасност у екстремним случајевима, ау озбиљним случајевима може изазвати пожар или експлозију.
Специфични проблеми: Недостаје или лоше дизајнирано заштитно коло може проузроковати оштећење батерије током пуњења и пражњења или неуспех да прекине струју током кратког споја.
Решење:
Вишеструки заштитни механизам: Дизајнирајте и интегришите више заштитних кола, укључујући заштиту од пренапона, заштиту од поднапона, заштиту од прекомерне струје, заштиту од кратког споја, итд. Свако заштитно коло је дизајнирано да ради независно од БМС-а, обезбеђујући да је батерија заштићена у случају мастер неуспех. На пример, прекострујна заштита може бити дизајнирана кроз комбинацију МОС цеви и брзог осигурача да би се постигла функција тренутног нестанка струје.
Дизајн двосмерне заштите и изолације: Дизајн двосмерног заштитног кола може истовремено пратити процес пуњења и пражњења батерије како би се спречило да на батерију утичу абнормалности на пуњачу и на крају пуњења. Изолационо коло између батерија је дизајнирано да избегне повратни ток струје између батеријских ћелија и побољша укупну електричну безбедност.
7. Ефикасност и губитак енергије
Губитак енергије у серијском паралелном дизајну батерије углавном потиче од унутрашњег отпора, отпора конектора и потрошње енергије БМС-а и заштитног кола. При високом струјном раду, ови губици ће се додатно повећати, директно смањујући укупну ефикасност и издржљивост батерије.
Специфични проблеми: Ниска ефикасност ће довести до краћег трајања батерије, што утиче на стварно искуство коришћења уређаја, а дугорочни губитак енергије ће такође повећати топлоту батерије.
Решење:
Оптимизовани материјали за повезивање: Користите прикључне материјале ниске отпорности и високе проводљивости као што су бакарна фолија, калајисана бакарна трака или трака од легуре алуминијума. Оптимизирајте процес заваривања, кроз ласерско заваривање, ултразвучно заваривање и друге напредне технологије како бисте осигурали постојаност и низак отпор прикључне тачке, смањили губитак електричне енергије на тачки спајања.
Побољшана енергетска ефикасност БМС: БМС би требало да буде дизајниран са оптимизацијом енергетске ефикасности на уму како би се избегла непотребна потрошња енергије. Смањите потрошњу енергије самог БМС-а коришћењем чипова мале снаге и паметних режима спавања. Модули за обнављање енергије се такође могу додати у БМС да би се повратила и поново користила сувишна енергија унутар батерије како би се побољшала укупна енергетска ефикасност.
8. Сигурност и поузданост
Батеријски пакети морају да се носе са разним тешким окружењима као што су вибрације, удари и висока температура у стварној употреби, а безбедносни и поуздани дизајн батерија је од кључног значаја. Квар једне батерије може изазвати проблеме са целим батеријским пакетом, што доводи до квара опреме, па чак и угрожавања безбедности корисника.
Специфични проблеми: Квар било које јединице у пакету батерија може се проширити, што може довести до укупног квара батерије или безбедносне незгоде.
Решење:
Вишеслојна заштита и редундантни дизајн: Приликом пројектовања батеријских пакета, треба узети у обзир вишеслојну заштиту, као што је додавање сигурносних компоненти као што су противпожарне преграде и вентили отпорни на експлозију у структурални дизајн. Редундантни дизајн омогућава да остатак батерије ради исправно када неке јединице покваре, чиме се побољшава укупна безбедност.
Строго тестирање и сертификација: пакети батерија морају да прођу стриктно тестирање прилагодљивости околини пре производње, укључујући тест вибрација, тест пада, тест термичког циклуса, итд. Преко УЛ, ЦЕ, УН38.3 и других међународних сертификата, како би се осигурало да батерија задовољава међународни безбедносни стандарди, повећавају поверење корисника.
9. Карактеристике динамичког одзива
Пакети батерија морају брзо да реагују на промене оптерећења да би се обезбедила стабилност уређаја. Батерија са спорим динамичким одзивом ће узроковати нестабилан рад уређаја и значајне флуктуације напона, што утиче на корисничко искуство.
Специфични проблеми: Недовољна реакција батерије може проузроковати убрзање и успоравање уређаја или појаву пада напона када се оптерећење драматично промени.
Решење:
Избор батерије високе брзине: Изаберите ћелије батерије високе брзине са одличним карактеристикама динамичког одзива, које могу брзо да подесе излаз када се оптерећење брзо промени. У комбинацији са алгоритмом брзог одзива БМС-а, излазне динамичке карактеристике батерије могу се даље оптимизовати.
Индуктивни филтер и компензација капацитивности: Индуктивни филтер и мрежа за компензацију капацитивности су дизајнирани на излазном крају батеријског пакета да смање флуктуације напона и побољшају способност динамичког одзива батерије. Овај дизајн ублажава флуктуације напона и обезбеђује стабилан рад опреме при великим варијацијама оптерећења.

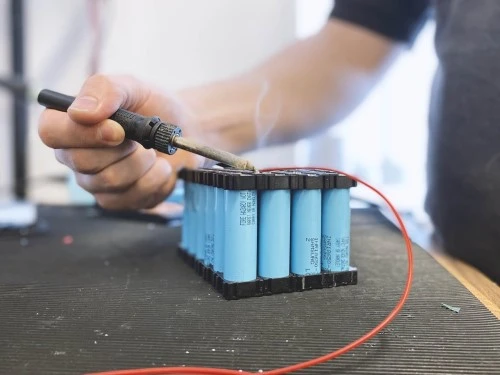

10. Технологија спајања и избор материјала
Прикључни део батерије захтева одличне електричне и термичке перформансе. Лоша веза ће довести до повећаног отпора, загревања контакта, па чак и до топљења, што може довести до квара батерије у озбиљним случајевима.
Специфични проблеми: Неодговарајући материјали за повезивање или лош процес могу повећати отпорност батерије, узрокујући локално прегревање, што доводи до губитка енергије и опасности по безбедност.
Решење:
Изаберите висококвалитетне конекторе и технологије заваривања: Методе заваривања као што су ласерско заваривање или ултразвучно заваривање се обично користе у повезивању батерија. Ове методе обезбеђују ниску отпорност и високу механичку чврстоћу на месту спајања и избегавају лош контакт услед вибрација или промена температуре.
Користите изолационе материјале отпорне на топлоту: Прикључне делове у батеријском пакету треба умотати изолационим материјалима отпорним на топлоту и хабање, као што су трака отпорна на топлоту и цеви изоловане тефлоном. Ови материјали могу ефикасно спречити кратак спој или цурење на споју и побољшати безбедност и радни век батерије.
